ŠTAPNA HVATALJKA – „FRANKLINOV šTAP”
|
Zaštita objekata od atmosferskog pražnjenja zasniva se na tome da se iznad ili oko objekat koji se štiti postave kvalitetno uzemljnje metalne konstrukcije sa ciljem da grom udari u njih a ne u sami objekat.
Najstarija metoda, koja se i danas upotrebljava, je da se na najisturenije delove objekta postavljaju dobro uzemljenje štapne hvataljke („Franklinovi štapovi”)
|

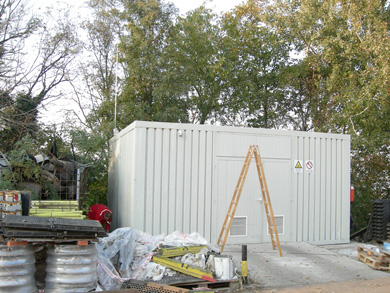

Gromobranska zaštita kontejnera sa „Franklinovim štapom“
|
Maksimalno rastojanje štićene tačke određenog nivoa (  ) - rastojanje od kojeg fiktivna sfera čela silaznog trasera poluprečnika R, rotirajući oko hvataljke visine h, dopire prodirući kroz ravan na određenom nivou štićene tačke.
Za štapnu hvataljku ( "franklinov štap") videti sliku dole se računa prema obrascu:
 (m)
R - poluprečnik fiktivne sfere čela silaznog trasera, tj. udarno rastojanje, u metrima
h - vertikalno rastojanje od vrha šiljka štapne hvataljke do nivoa bilo koje druge štićene tačke, u metrima
|

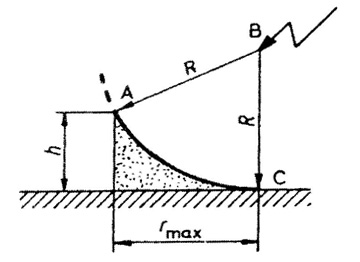

Tehnički prikaz poluprečnika štapne hvataljke
|
|
